9R-59D の MOD その２（RF、MIX、OSC）

　本プロジェクトの構想が終わってほぼ一か月が経ちました。

　ことのついでに、、、と 9R-59D を完全にパーツレベルに至るまで、分解し、清掃しました。

　そうです、コイルパックも分解してロータリースイッチの接点も清掃しておきました（左写真）。

　こうして改めて観ると、メイン・バリコンとスプレッド・バリコンの配置、コイルパックの配線の冗長さが気になりますが、構想のところで少し述べたように、本機が通信型受信機と言いながら実際には一般のゼネラルカバレッジレベルのものであるとすれば納得がいきます。

でもそれにしてはダイアルの周波数表示目盛りが必要以上に期待をそそるデザインです、、、、

　今回は受信機の頭の部分、言い換えれば高周波・周波数変換・ローカル発振回路（RF、MIX、OSC）を 9R-59D をベースにして製作していきます。

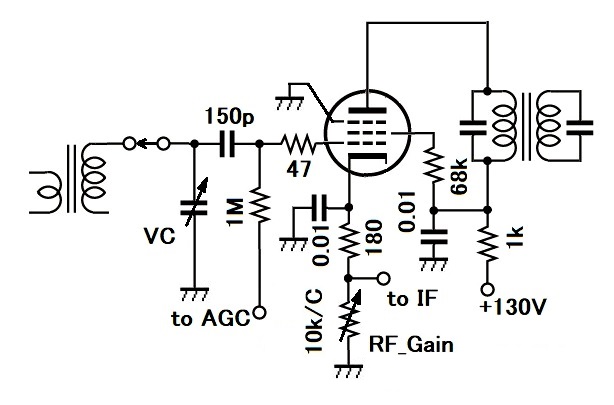

　左がRF部の回路図で 9R-59D そのまんまです。

　ここはオリジナルでは ６BA6 という５極管が使われていますが、6CB6 や 6DK6 などそのまま差し替え可能な多くの球がありますので差し替えてその違いなどを楽しみたいと思っています。　

　次いで周波数変換部ですが、オリジナルの 6BE6 （７極管）から 6EA8 （５極管）に変更してみました。

　これは巷間、変換ノイズが７極管より５極管のほうが小さいといわれていますので一度試してみたかったことによります。

　 6EA8 は５極・３極の複合管なので、３極管部は入力されるローカル発振信号のバッファーとして使い、ローカル発振には発振出力も大きく実績のある 6BE6 を３極管結合で使います。

　回路図を右に示します。

　ここで一苦労したのはシャシーの金属加工です、なにせシャシーの材質は鉄ですので、、、

　左写真の右に示しておいたように、オリジナルでは

　①　RF　  6BA6 ７ピンソケット

　②　MIX   6BE6 ７ピンソケット

   ③　OSC   6AQ8 ９ピンソケット

ですが、前述のラインナップでは　

　①　RF　  6BA6 ７ピンソケット

　②　MIX   6EA8 ９ピンソケット

   ③　OSC   6BE6 7ピンソケット

にそれぞれ変更せねばなりません。

　②はシャシー・パンチを使い 穴を大きくし、③は小さな７ピンソケット用のアダプターをアルミ板で作り、無事写真の左側のように仕上げました。

　右写真は上写真の裏側を示しています。左側から①②③となっており、今まさに③のOSC回路のみを作動させて様子を見ているところです。

　このようにして次回は中間周波回路となる予定ですが、RF＿GainとAGCについての関連性を示しておきます。　

　左図に示すように 9R-59D と同様にしました、細部はまた調整していけばいいでしょう。

　RF_Gain に使う１０ｋΩ Ｃカーブの大型ボリュームはもう入手は絶望的ですが、幸いジャンクボックスにあったものを使用できました。
　ＡＧＣはＡＭ、ＳＳＢそれぞれで有無を選択できるようにしました。
