私のオシロスコープ（２）

現用オシロ　（岩通　ＳＳ-５１２１　シンクロスコープ　の修理）

　１０年ほど前に１００ＭＨｚくらいの帯域を持ったオシロスコープが欲しくなり、中古計測器屋さんから購入しましたが、このところフォーカスのボケが始まり、使いにくくなってきました。何もオーナーに似ずともいいのに、、、、、

交換したトランジスタ

　ネットで調べてみるとこの不具合は、岩通のオシロ共通のようでなかなか修理は難しいようです。ならば、、、とファイトをかきたてて修理に挑戦です。

　集めたネット情報と現症状をたよりに狙いを高圧回路、ブラウン管の輝度・フォーカス調整回路あたりに絞っていろいろトライしてみました。この機種はまだそれほど集積度や、低コスト化が進んでおらず、きれいなプリント基板にシッカリしたディスクリート部品が整然と乗っていて、見ていても気持ちがいいものです。唯一、高電圧だけは要注意です、なにせ２０００Ｖ以上を使っているはずですから、、、、

中央が2SC2334コネクタ付で楽に交換

上の二つのＶＲでフォーカスを合わせる

やった事は、高圧発生回路に使ってあるトランジスタ 2SC2334 の交換、フォーカス調整回路のコンデンサ交換、そして調整ＶＲでの再調整です。2SC1012A も交換してみましたが、効果はありませんでした。

上の茶色のキャラメルのような部品交換が効果大でした

　結果、いまのところ順調に動いています。でもまた夏の暑さで（今回の事象も夏以降徐々にひどくなりましたので）ボケが再び起こるかもしれません。

　まあそうなったら次回はディジタルオシロを購入する事にしましょう。噂ではそこそこの性能を持ったメイドインチャイナがずいぶん安く入手可能なようです。

　そういえば、岩通はオシロスコープと言わず、シンクロスコープと称していました。当時巷では、「あの神のようなテクトロニクスを真似たので名前を変えたのでは、、、、」と言う話がまことしやかに、、、、　時は今、同じようにメイドインチャイナが安価かつ高性能ということで席巻しつつあります。

お気に入りレンズと庭の花 （４_１） と 山茱萸

　先回の水仙の番外と言う事で山茱萸（サンシュユ）を取り上げました。今回はお話中心で写真は？？？

　撮影レンズは（４）と同じ「オリンパス ズイコー　オートマクロ　５０ｍｍｆ３.５」です。

  説明を忘れましたが、ズイコーとはれっきとした日本語で、「瑞光」：めでたい光、宝の箱を開け始めたときに中から、、、、、といったカンジです。

サンシュユ　山茱萸（学名:Cornus officinalis）は、ミズキ目ミズキ科の落葉小高木でハルコガネバナ、アキサンゴ、ヤマグミとも呼ばれるそうです。季語は春。「ハルコガネバナ（春黄金花）」とも呼ばれるように美しい金色です。


　サンシュユという名前の由来は漢字「山茱萸」の音訳です。「茱萸」とはグミのことで、秋にはグミのような赤い実を生らせることから別名アキサンゴ（秋珊瑚）とも呼ばれます。

　江戸時代享保年間に原産地の中国及び朝鮮半島から種子が薬用植物として日本に持ち込まれましたが、日本では観賞用として庭木などにも利用されています。

　薬用の意味は、乾燥させた果肉が山茱萸（やまぐみ）という生薬として日本薬局方に収録されているそうで、強精薬、止血、解熱作用があるとされています。

　我家の庭木の中では春の到来を真っ先に知らせてくれます。（山茶花や椿は別にして）

　ただ残念な事には、この木は成長が早いので、狭い庭では大きく育てられず、晩秋の剪定時にシッカリと切り詰められてしまって、春を告げる花もまばらですし、秋に実るべき赤い実もあまり目にしません。参考までにネットの写真をお借りしました。（右）

　そういえば昔、宮崎民謡の稗搗節（ひえつきぶし）の「庭のさんしゅ～の木に鳴る鈴、、」のさんしゅは「山茱萸」か「山椒」かを議論した事がありましたっけ、、、、、

お気に入りレンズと庭の花 （４）

オリンパス オートマクロ　５０ｍｍｆ３.５　と　水仙

花の写真はディジタルですが、35ｍｍフルサイズです。（クリックで拡大）

　すこしアップが遅くなってしまいましたが、庭で早い時期に春を告げるのはなんといっても水仙でしょう。

  狭いながらも我が家の庭には家人の丹精もあって何種類かの水仙が相次いで年初から順次開花します。

（クリックで拡大）

（クリックで拡大）

　開花の都度撮影しましたが、名前はよくわかりませんので、、、、、、、

（クリックで拡大）

（クリックで拡大）

（クリックで拡大）

　ギリシャ神話で、美少年ナルシッサス（ｎａｒｓｉｓｓｕｓ）が水面に映る自らの姿に陶酔し（ナルシスト）、そのまま水仙になってしまったとあったのはよく知られています。

　学名はNarcissus　花言葉は神秘、うぬぼれ、我欲、利己主義、自己愛、自尊心などいろいろありました。

　たしかに水仙は種類も多く、花のイメージの多様性が感ぜられます。

OLYMPUS OM-SYSTEM Zuiko AUTO-MACRO 50mm F3.5

　最近変なところで知名度を上げたあのオリンパスです。

　写真の世界では、あの 米谷美久 さんのオリンパスペンやＯＭ-１（またアップしましょう）で有名です。

　一眼レフであるＯＭシリーズ（１９７３発売）のレンズは小型軽量でシャープかつビビットな写りをすることで大変人気がありました。

　オリンパスは医療関係の光学器械に強いせいか？ラインナップに多くのマクロレンズがありますが、５０ｍｍマクロにはもう１本Ｆ２と言う明るい名レンズがあります。

　これは次回以降に回し、今回はＦ３.５のほうを紹介します。

　上左の写真は例によって左が無限遠に、右が最短の１１４ｍｍで１：２に合焦したときの様子です。上右の写真は正面像とこのレンズをＥＯＳで使うためのマウントアダプターです。このシリーズではまだキヤノンのマクロレンズが登場していませんが、これまでのレンズはすべて個々のマウントアダプターを使い３５ミリフルサイズのディジタル１眼レフで撮影しています。

　レンズ構成は4群5枚とシンプルでオーソドックスなクセノター・タイプ（左写真）で前に述べたようにシャープかつビビットな写りをしますし、重量はたったの２００ｇですので、まさに「お散歩カメラ」としてベストだと思います。ただしＡＰＳサイズの１眼レフでは７５ｍｍ相当になりますので風景撮影が少しきついかも、、、

右写真は庭で花々を撮影するときのセットアップです。レンズはマウントアダプターを介して装着し、ミニ三脚に乗せ、アングルファインダーをつけてあります。

　撮影モードはＡｖ（絞り優先）でレンズの絞りは開放とし、もちろんマニュアルで焦点をあわせ、ついで被写界深度を考えて絞りを絞り、カシャッ、、、となるわけで、また必要に応じレリーズをつけます。

　さすがオリンパスレンズの絞り環はレンズ先端にありますが、あのコンタックスのカールツァイスレンズではなんとレンズの根元にあるんです、信じられない！！！！！

またまた大須アメ横

たまたま用事のついでに大須アメ横に立ち寄りました。

　たびたび覗くジャンク屋でラジオ部品の乗ったプリント基版を見つけました。　値札にあるように３００円也です。（右）

　裏返してじっくりと観察しました。先ず目に付くバーアンテナ（下の写真の上に見られる長いもの）、、、１５０円。中央にある白い角ばったもの、、、、これはポリバリコン、２００円の価値あり。

　これだけでモトが取れており後の部品はオマケということで、、、「これください！！！」まで１分とはかかりません。

　おっと、上の写真の丸いプラスチック部品はダイアルプーリと言ってさらに１５０円なり。

　適当に分解してあるように見えますが、部品を傷つけずにうまく整えてあり、無言で、「おじさん、なかなかいいものだね！！！」　「わかるかい、うまく使ってくれよ、、、」なんてやり取りをした感じでお互いに「む、、おぬしできるな、、、」というのがジャンク漁りの醍醐味なんです。

これは単に部品取りにするにはもったいない、中味を解析したら動作するかもしれない。と、新たな楽しみが、、、、

　早速帰宅して作業開始です。先ずやる事は基板に乗っているＩＣをチェックする事です。
　基板上には ＨＡ１２４１３とＴＡ７３４３の２つが乗っています。ネットで調べた結果、ＨＡ１２４１３はＡＭ/ＦＭ受信用、ＴＡ７３４３はＦＭ_ＭＰＸ復調でした。（下左）

クリックで拡大します。（どの写真も）

　とりあえずＡＭだけでも動作すればいいか、、、ということでＩＣのピンから右写真の右端コネクターに接続すべき電源のプラスマイナス、とオーディオ出力の見当をつけました。

　後は手持ちの電源とオーディオアンプ（写真はこんなときのために用意してあるＬＭ３８６を使った実験用アンプです。）をつないで、（もちろん電源には電流計を入れてあります。）０Ｖから徐々に電圧をＩＣの定格を超えない範囲で上げていきます。

　ダイアルプーリを手でゆっくり回していくと、若干のノイズとともにＣＢＣが入感してきました。成功です。

　次いでＮＨＫ第１・第２などうまくいきました。ＦＭもうまくいき、いまＮＨＫ-ＦＭの今日の特集である「グループサウンズ」を聴きながらブログを書くという至福の時を過しているのです。

　電圧は６Ｖ消費電流はＡＭ時約１０ｍＡ、ＦＭ時約２０ｍＡでした。バンド切換えスィッチはＡＭ、ＦＭモノーラル、ＦＭステレオとなっていましたがＳＷ（短波）はありませんでした。またダイアルプーリの大きさから適度に立派なラジオの基板だった事が推察されます。

　さてこれを単なる部品で他に応用するか？はたまたこのままラジオとしてケースまで作成するかはうれしい今後の悩みです。

　今回から意識してストリートフォトをアップしていきたいと思います。（下写真）

　なんとも不思議な光景です。近接していた家を壊した後なのでしょう。

左手のピアニスト舘野 泉さんのコンサート

  舘野 泉さんのコンサートに出かけてきました。

TVなどでは演奏を聴いたことはありましたが、コンサートは今回が初めてです。

 プロファイルによれば、お歳は我々より６歳上の７５歳です。

 １０年前突然に脳出血により右半身不随となられ、その後数年をして新たに左手のピアニストとして再デビユーされたのはまだ耳新しいのですが、本当にいい機会に恵まれ早速に出かけました。

 今回は息子であるヤンネ舘野さんと平原あゆみさんの三人でこられました。

 平原あゆみさんは舘野 泉さんの唯一のお弟子さんだそうで舘野 泉さんの共演者として全国行脚中とか、、、

プログラムは

・J.S.バッハ(ﾌﾞﾗｰﾑｽ編曲)：シャコンヌ　ニ短調BWVIOO4よリ

・平野一郎:精霊の海～小泉八雲の夢に拠る～

   　　　共演：ヤンネ舘野

・エスカンデ：
　　「音の描写」(舘野泉と平原あゆみに捧ぐ)三手連弾

・谷川賢作：スケッチ・オブ・ジャズ2

        　　共演：ヤンネ舘野

・吉松隆：タピオラ幻景(舘野泉に捧ぐ)
  なお、アンコール曲は　スクリャービン／ノクターン　と　カッチーニ／アヴェ・マリア
でした。

　ピアノのシャコンヌはあまり聞いた事がなかったのですがすばらしいの一語につきましたし、息子さんとの共演では曲にも増して親子の一体感が感じられました。

　三手連弾は普通の連弾と違和感はなかったですし、息子さんとのジャズはおしゃれな感じがよく出ていました。

　最後のタピオラ幻景では舘野 泉さんの真骨頂にたっぷりと浸ることが出来ました。

　巷は、あまりにも左手にこだわりすぎで、このことは舘野 泉さんの表現する音楽に対し、いささか失礼だと思いました。音楽は演奏者そのものでありおそらく両手時代でも演奏のすばらしさは変わらなかったものと思います。

　バイオリンにしても弦は４本しかないのですから、、、、、

お気に入りレンズと庭の花 （３）

ペンタックス　マクロ・タクマー　と　我が家の櫻

　我が家では櫻が、すでに１週間ほど前から開花しています。もちろん庭ではなく家の中ですが、、、、というのは「寒」の真っ只中に家人が朝の散歩中、櫻の木が選定されている場に出会わせ、お願いしてその一枝をいただいてきたものが開花したのです。

　当初は「本当に咲くのかねぇ、、、」と首をかしげたまま私は忘れていましたが、ある日「咲いたよ！！！」の声に見てびっくりした次第です。

　やはり寒い中、櫻は来るべき春に備えてじっくりとエネルギーを蓄えていたのだと思います。

　切られた枝は暖かい室内とはいえ花瓶の中で見事に開花したのです。ほんとうに生命力の強さに驚かされました。

PENTAX Super-Multi-Coated MACRO-TAKUMAR 50mm F4 (M42)

　今回もマクロレンズです、行きがかり上、しばらくは手持ちのマクロレンズの紹介を続ける事にしましょう。ペンタックスについてはそれ自体、枚挙にいとまがありませんが、日本のカメラ史を語るとき大きな存在です。

　1964年という一眼レフ台頭の時期にこのレンズの初代が登場しましたが、（当時は1：1）その後改良され（Super-Multi-Coated）マクロ倍率も1：2となったのが今回登場のレンズです。（1971年）

　焦点距離：５０ｍｍ、F値：F４、レンズ構成は３群４枚 純粋なテッサー型でテッサーの特徴どうり、写りは素直でピントはシャープです。

　また最短撮影距離は２０．８ｃｍ、重量は２６５ｇの軽量でコンパクトな扱いやすいレンズです。

　またこのレンズはマウントがＭ４２で古い時代のスクリューマウントです。

　このマウントは汎用性という意味で、いまだに使用される事もあり、かつては世界的にも各社共通で、古いレンズめぐりをするときにはありがたい存在です。右写真の左は正面でこれもマクロおなじみで前玉が奥に引っ込んでいます。中と右はレンズの無限、最短状態です。

　上写真の右は、1：2以上の接写倍率を得るための接写リングで、左はその３本をすべて装着したものです。接写リング装着時はもちろん無限遠のピントは出ませんし接写時も合焦距離はほとんど一定に近いです。

　３本すべて装着した状態で５０円玉を接写してみました。右写真はノートリミングで３５ｍｍフィルムの一こまですので、フィルムの横幅（３６ｍｍ）と５０円玉の実直径（２１ｍｍ）からこの写真はほぼ１．５倍と言う事が出来ます。

お気に入りレンズと庭の花 （２）

コンタックス　Ｓ プラナー　と　シンビジウム属　エバニウム

今日は東北大震災から１年目にあたります。改めて亡くなられた方々のご冥福をお祈りします。
奇しくも１年前の今日、ナゴヤドームで開催されていた蘭展で家人が気に入って購入してきたのがこの花です。

　遅咲き系のシンピジウムを交配するための原種の一つで、ヒマラヤに近いインド、ミャンマーが原産地のようです。


　色は乳白色、花が咲き始める直前によい香りがします。花は一株に２～３輪とされていますが、我が家のはほとんど２輪ずつです。


　その佇まいたるや、市中に多く見られるあの花の多い絢爛豪華なシンピジウムに比して、すっきりと清楚で心洗われる思いがします。


　蘭に関してはプロなみの隣人から「育成は難しい、、、」といわれ、家人はいろいろ手を尽くしていつくしんできましたが、一年たって報われ大喜びです。






　隣人も驚くやら感心するやら、、、、　ちょうど一週間目の日向ぼっこと水遣りの時間に撮影しました。

CONTAX S-PLANAR 1:2.8/60

planarのレンズ構成

　第１回目をライカに譲ったので今回はコンタックスです。（正確にはヤシカ・コンタックス）Ｓ-ＰＬＡＮＡＲというのはSpecial Planarの意味で、後に出たマクロ・プラナーの前身で、これもWest Germany　です。プラナーとはレンズ構成で、コンタックスには結構多くあります（そのうち順次紹介します。）

　これらはほぼ1：1に近いと思われます。クリックしてみてください。

　焦点距離は60ｍｍ、口径比1：2.8、最短撮影距離は24ｃｍで1：1までのマクロ撮影（24ｍｍx36ｍｍ）が出来ます。

５５ｍｍとか６０ｍｍのマクロレンズは結構多いですが、１：１までのものはそんなに多くありません。このシリーズも発売時は（1978）このように1：1でしたが、後年日本産になった時は1：2となっています。1：1が必要なときは先回のライカと同じように延長筒（エクステンダー）を用います。

　ちなみにこのレンズは６００グラムあります。（コンタックスはみな重いです）

　ボケ味を出すには、１００ｍｍとか、２００ｍｍがいいのですが（もちろん大口径の！！）、携行するには６０ｍｍくらいが便利なのでしょうし、重さから1：2が主流になってきたのでしょう。ちなみに今主流のディジタル一眼レフのＣＣＤはＡＰＳサイズが多いので、ここでいう６０ｍｍは９０ｍｍ相当になります。

　左図の右が最短（無限遠に合焦）、左が最長（1：1の近接に合焦）です。ずいぶん伸び縮みします。

　右の右図はレンズのボディに赤く彫りこんであるマクロレンズならではの近接比です。

　右の左図は正面から見た様子です。マクロレンズ共通の奥に引っ込んだ前玉が見えます。


このレンズは少々重いのが玉に瑕ですが、気合を入れて撮ろうとするときには真っ先にリストアップします、決して裏切られる事はありません。

パイプオルガン コンサート

　近くのコンサートホールに出かけました。

　お昼時に約1時間、備え付けのパイプオルガンを使用して手軽に楽しい時間を過してもらおうといった、ちょっとしゃれたコンサートで、年間を通して企画されています。

　誰でもが楽しめるよう廉価でというのがうれしく、遠くの方にも人気です。何よりも驚いたのが「学生100円」です！（もちろん大学生も、ただし高齢者割引きはありません）

天井のシャンデリアです

この写真は広報資料からです

 ここのオルガンを製作したのは、アメリカ・オレゴン州ユージーンに工房をもつ「幻のオルガンビルダー」と言われる、ジョン・ブランボー社だそうで、パイプ数3922本、ストップ数62を有し、4段の手鍵盤と1段の足鍵盤を有しおり、北ドイツのバロック様式を基本にされているそうです。



　今回は、吉田恵/オルガン、木島千夏/ソプラノ、中巻寛子/アルトのかたがたがともに、また個々に以下の演奏を聞かせていただきました。

 このなかでJ.S.バッハ(1685-1750)が新進気鋭と言う位置づけで少し古い時代の曲が多かったのも楽しめました。

T.メールラ(1594/5-1665)

　　リディア、お前が私を誘っても　(デュェット)

G.フレスコバルディ(1583-1643)

　　"音楽の花束"より〈カンツォン〉(オルガン)

　　そよ風吹けば　　　　　　　　　(メゾ・ソプラノ)

　　パッサカリアによるアリア　　　(ソプラノ)

F.ガスパリー二(1668-1727)

　　怒りと愛が　　　　　　　　　　(デュェヅト)

　　いとしい絆よ　　　　　　　　　(メゾ・ソプラノ)

B.パスクイー二(1637-1710)

　　第7旋法によるトッカータ　　　　(オルガン)

G.B.ペルゴレージ(1710-1736)

　　"スターバト・マーテル"より〈聖母よ〉(デュェツト)

J.S.バッハ(1685-1750)

　　ソナタ　ホ短調　　　　　　　　(オルガン)

　　"教会カンタータ第88番"より

　　　〈神みずから召したもうなれば〉(デュェツト)

　　トッカータとフーガニ短調BWV538 (オルガン)

　帰りがけにホワイエにパイプオルガンのフルー管の模型が置いてあるのを見つけました。手で「ふいご」を押して音を出していましたが、柔らかなやさしい音でした。

電子辞書ex-word data plus2 修理

 古いカシオの電子辞書を修理しました。症状は特定のキーを押しても反応しない、、、、と言うものです。

ほかは機能しているようなので、原因が解明・修理できそうです。

 　特定のキーとはＱＡＺ、ＩＪＮそして確定きーです（白丸で示した）。ランダムならばキーパッドの劣化でしょうが、この場合、配線またはコネクターの不具合でしょう。

　早速分解です。小さなネジがたくさんありますので、右のような道具を用意しました。

　左は取り外したネジです。いろいろなサイズが多数あります。

 はずすときはデジカメで記録しておくと劣化してきた記憶の助けになります。でも1回目に組み立てなおしたときにネジがひとつ余ってあせりました。

 ネジをはずしただけでは分解できません。上側のケースと下側のケースがそれこそ絶妙なわざでうまくカミアワセてあります。これを何箇所か（今回も数箇所くらい）小さなマイナスドライバーで探りながらはずしたとき、気持ちよくパカッとはずれますが、失敗するとバリッ、、、、、あ！やっちゃった、、、、、となります。

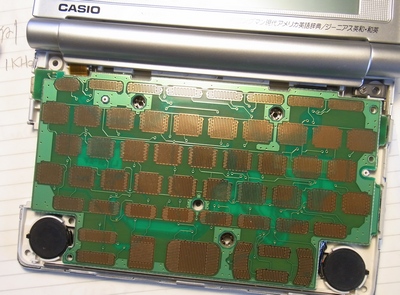

キーパッドとキーベースの写真です。

念のため消毒用アルコールを使って表面をきれいにしておきました。あやしいのはメイン基板の右側にあるキーボードとのコネクターでこれをはずしてキーと同様に清掃しました。何故か接触部分がカーボンコートになっていました。なぜ金メッキかロジウムメッキにしないのでしょう？？？

右はディスプレイ用液晶パネルとのコネクターです。ここは辞書本体を開閉するヒンジとなっているので複雑な構成となっており故障しやすい場所です。表示がおかしいときはここをチェックしてみるとよいでしょう。

再度組み立てなおして完了です。無事作動するようになりましたが、あのコネクターではまた故障するかも、、、、、、
