その内容は別にしても、知らぬ間に？ブログのカウンターが４０万回を超えていました、皆さんのご厚意に感謝するとともに、「継続は力なり、、、」に気持ちを強くしています。
さて今回は、お題にあるように周波数カウンタのリペアと高精度改造です。このヒューレット・パッカードのＨＰ ５３８５Ａ周波数カウンタは、下に示した１９８４年の製品カタログに新製品として掲載されていますので、今から３６年前の製品です。
そうは言っても寄る年波には勝てず？ここのところ放出されたジャンク品をよく見かけますがこの製品も同様で一葉さん未満で入手してあったものです。
その折の商品説明には、電源が入らない旨明記してありました。
裏面パネルを見るとフューズボックスの一部が欠品していました。それを横目に見ながら、さっそく分解していきます。
底面にある４本の長ビスを外し、左右のサイドパネル最前部にある飾りテープをはがせば、ケースの上半分を持ち上げるようにして外すことが出来ます。
基板は１枚だけですので、ビスを２本外せばケースの下半分も外せます。
フューズボックスはＡＣ入力ラインではなく、ＡＣ１００Ｖの降圧整流後のＤＣ１３.５Ｖに対する２Ａのフューズ用でした。左写真の黄色丸印の中にあるように手持ちの部品を回路を確認しながら取り付けて一段落です。
異常が起こらないか、五感・全神経の感度を最大にして電源スイッチを入れると０が８桁並び、初期テストクリアです。前面パネルの CHECK ボタンを押すと１０MHｚが表示され、もう一度押すと PASS CPU が表示され何とか動いているようですが、これでおしまいではありません。
左写真は、フューズ、電解コンデンサ２個を交換したのちの基板部分写真です。

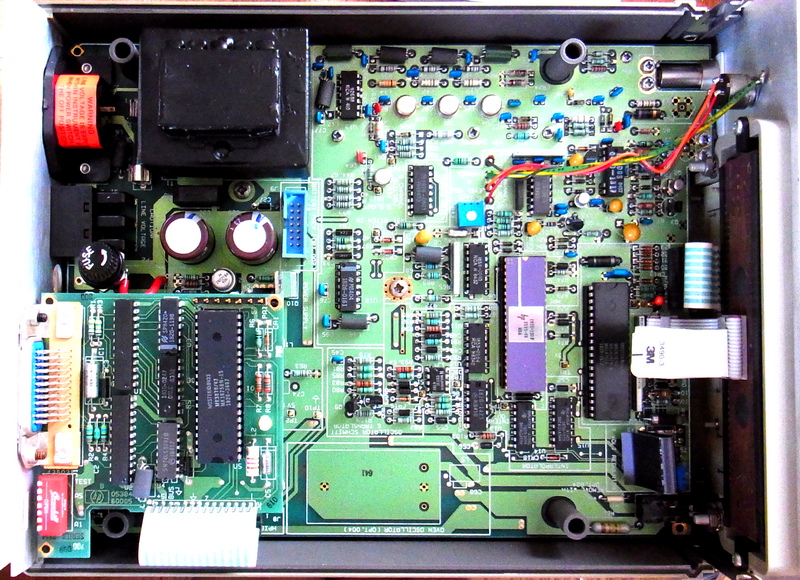

基板全体の写真は下に掲載しました。右側がフロントパネルになります。左下にある小さなボードはHPIB（GPIBのことで、オリジナルはヒューレットパッカードが開発した）ですが、私のラボでは交信設備がないので結線を外してあります。
しばらく様子を見てみましたが異常ありません、ついでに他の電解コンデンサやタンタルコンデンサもチェックしましたがすべてOK でした。
主なるパーツは、OCXO（CTI OSC5A2B02）と、右写真中赤丸で示した、基準電圧発生IC（MCP1501-20E）そしてバーンズの多回転可変抵抗（１００Ω）です。
上図は回路図です。出力部分にあるローパス・フィルタは矩形波をサイン波にするものですが、省略してもよいかと思います。
この中華製OCXO（CTI OSC5A2B02）は中古品が多く出回っており、安価でほどほど安定していますので、私は愛用？しています。
実用に先立って、このOCXOがほぼ１０MHｚを出力する制御電圧（回路図中 ＶＣ）を知る必要があります。
左写真はその実験中で、MCP1501-20Eの公称出力電圧２.０４８Ｖを１００Ωの多回転可変抵抗＋1ｋΩで分割し、約１.９５ＶをＶＣに加えたところ約１０MHｚが出力されました。
オシロにはきれいなサイン波が見られます。
上写真の上半分が改造のビフォア、下半分がアフターです。以下順を追います、、、
１. １番にあるTCXOを注意深く除去します。
３. ３番のプリントパターンにある場所にセラミック・コンデンサ（０.０１uF ５０V）とリアクタンス（使わない HPIB基板から移植）を取り付けます。
４. 最後に４番の位置に自作OCXOを実装します。（左写真参照）

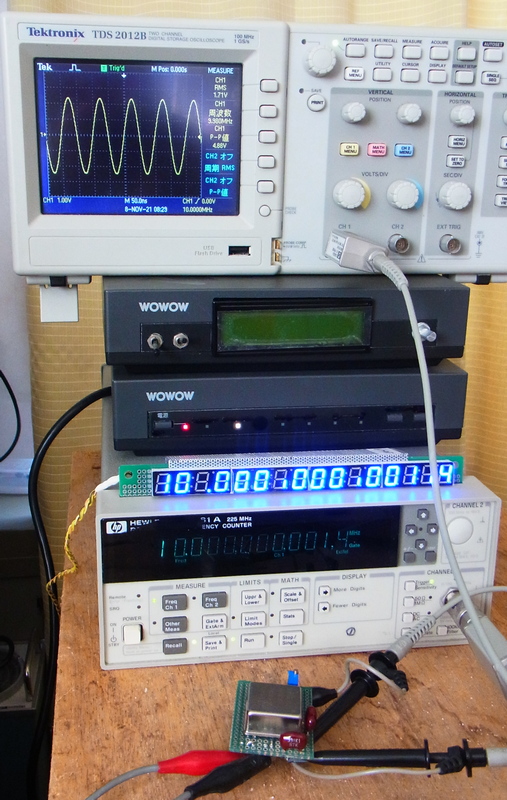

あとはエージングしながら標準１０MHｚの信号（私は過日このブログにアップした「GPSDOの製作 その２_完成http://yuuyuusyumi.blogspot.com/2021/08/gpsdo.html」を使用）の測定表示がピッタリ１０MHｚになるように多回転可変抵抗を回して合わせこんでいくだけです。
実力としては約７日間のエージングで、ｍSecの数字がパラパラと動く程度になりました。
もちろんこれはスタンド・アローンの場合で、必要とあればリアパネルにあるリファレンスへ前述のGPSDOの出力を入れればいい話なのですが、、、
興味本位で入手しておいたHP385A 周波数カウンタが立派に蘇りました。アマチュアが日常使うには十分だと思います。またこの時代のヒューレットパッカード社の技術の高さを垣間見ながらのリペアは大変楽しいものがありました。
