人感センサーライトの製作

　先日、東京に出かけた折、面白いものを見つけました。

　

 　スウェーデン発祥で低価格、デザインのよさで知られている世界最大の家具販売店ＩＫＥＡが販売している「 OLEBY センサー付きワードローブ照明」です。

 これは人が近づくと焦電型赤外線センサーで自動的にＬＥＤを点灯するものです。

 その名のようにワードローブの中に設置し、扉を開けると点灯し、閉めると自動的に消灯します。

 手のひらに収まるほどコンパクト（７５ｘ６５ｘ１７）で、どこにでも置け、デザインもシャレておりその上２個入りで￥６９９（税込み）というのですからたまりません。

　でもＩＫＥＡの店まで出向かねばならず、結局通販で入手しましたが送料がかかって千円ちょっとになりました。

　この人感センサー（焦電型赤外線センサー）については以前から興味があり、いろいろ調べていくと「焦電型人感センサーモジュール」という形で使いやすくしたものが ebay で送料無料＠￥１１２とあり、いくつか入手してみました。

　左写真がそれで、国内ではどうみても送料別途＠￥３００はするものです。

　右写真はドーム状のレンズをはずして中央にある焦電型赤外線センサーを観たものです。
　この素子が波長 7-14μm の遠赤外線（人体が発する）とその動きを検知するのです。

　このセンサーモジュールはかなりの実績があるようで、ネットで調べるといろいろな情報が出ています。
　キモはセンサーからの信号を使い易い形で出力しなおしてくれる BISS0001 という１８ピンのＩＣです。

　左写真はモジュールを裏から見たものですが、下部にあるＶＣＣに＋５～２０Ｖの電源を接続してやるだけで、人の動きを感じたときＯＵＴに＋３．３Ｖが出力されます。（各電圧は対ＧＮＤ）

　右上のジャンパー端子は、
　Ｈ-comショート（デフォルト）；人を感じ始めてＯＵＴへ＋３．３Ｖを出力、感じ終わってさらにタイマー設定時間経過後にＯＵＴが０Ｖにもどる。
　Ｌ-comショート（Ｈ-comショートのプリントパターンをカットしたのち）；人を感じるとタイマーがスタート、タイマー設定時間経過し終わるまでＯＵＴへ＋３．３Ｖを出力。
　の２つのモードが選択できます。

　上部の左赤丸がタイマー時間設定用ボリューム、右赤丸がセンサー感度（３～７ｍ）設定用ボリュームです。

　これらのことをブレッドボード上（右）で実際にモジュールを働かせながら確認・理解していきました。

　モジュール本体には３．３Ｖへのシリーズレギュレーターが搭載されていますので、電源には単３アルカリ電池４本（＋６Ｖ）を使用することにしました。

　照明用ＬＥＤには 35000mcd@20mA の昼光色超高輝度品３個を直列抵抗２２０Ω（約１５ｍＡ）で軽く使います。

　このＬＥＤのドライブには TND012NM という左上図の例にあるようなドライブ専用のＦＥＴをつかいました。規格表によればＩＮに与える点灯用シグナルは＋５Ｖ以上となっていましたが、＋３．３Ｖでもこの程度の負荷なら大丈夫のようです。

　今回、ＩＫＥＡの「 OLEBY センサー付きワードローブ照明」にはない機能を付加しました、といっても BISS0001 にはもともと備わっていたものです。
　具体的には、このセンサーは人体の動きを昼夜の別なく検知しますので、照明の要らない昼間の点灯はわずらわしく、電池の消耗を促すだけです。

　モジュールのプリントパターンを調べてみるとＲＬという部品のついていない端子が用意してありました。右上図にあるＩＣの９番ピンがそれで、ここを＋０．２Ｖ以下にすればモジュールは何もしないことになります。
　そのためにはＲＬ端子にＣＤＳ素子（光を感じると抵抗値が下がる）を接続してやればＯＫです。ただしここでつかうＣＤＳ素子は暗抵抗値０．５ＭΩのものが良いようでした。

　最終的に決定した回路図を示しておきます。

　きわめて単純なもので、右写真のように穴あきベーク基板の切れ端を使って作り上げました。ＬＥＤが点灯していないときの消費電流は１ｍＡ以下でしたので、メインスイッチはありません。

　こういった実用に供すべき電子工作で一番の悩みはケーシング・デザインです。今回は多少大きくなっても良いと割り切って無印良品の「ブラシ･ペンシルスタンド￥１５０」なるものを見出してきました、乳白色のポリプロピレン１００％品です。

　右は外観、右下は底から内部を見たもので、ホルダーにはいった単３アルカリ電池４本とセンサー･モジュールが見えていますが、ガラガラに空いています。

　左写真は階段の中ほどに置いて作動状態をチェックしているところです。

　昼間は勿論のこと夜でも電灯がついていれば直前で人が動いてもそ知らぬ顔ですが、ひとたび暗闇になればわずかな動きも見逃さず点灯してくれます。

　今回は自作でも安価で実用になるものができたとおもいます。この「焦電型人感センサーモジュール」は防犯灯や足下灯など応用範囲も広く十分に実用的で世の中で多く使われているのもうなずけました。

　ＩＫＥＡの「 OLEBY センサー付きワードローブ照明」にも昼夜選択のオプションをつけてみましょうか、、、、

私のジャンク箱から（１） HP 410のACプローブ

　電子工作の趣味などで使い残したり、とりあえず保管などと言う理由でジャンク箱（ジャンク･ボックス）に放り込んでおき、いつの間にか忘れ去られた部品たちが長年の間にずいぶんたまっているようです。

　ということで一度くらい光を当ててやりたいとおもってこのシリーズ「私のジャンク箱から」を立ち上げることとしましたが、何が出てくるのか、いつまで続くのか、、、、

ネットからの引用です

　記念すべき？トップバッターはＨＰ（ヒューレット・パッカード）の HP 410（真空管電圧計 VTVM）の付属品であるＡＣプローブです。右写真は HP 410C ですが、これ以前の古いモデルでも使用されています。

　残念ながら私は本体は所持していませんが、なぜかこのＡＣプローブだけがジャンク箱の中で長年眠っていたのです。かすかな記憶をたどると、ん十年昔に秋葉原で見つけて連れ帰ったようです。

　ヒューレット・パッカード（Hewlett-Packard）は１９３９年に創立された米国の計測器メーカーでした。

　その後、計測器部門は１９９９年にアジレント・テクノロジー（Agilent Technologies）、２０１３年にキーサイト・テクノロジー（Keysight Technologies）と名前を変え現在に至っているようです。

この会社の、特にＨＰ時代の計測器はそのつくりがすばらしく、古いものでも比較的回路図やマニュアルが入手しやすいので、今でもアマチュアにとって人気が高いです。

　写真はプローブを分解したところです。

　ＡＣプローブの話に戻りますが、正式名はＨＰの 11036A AC Probe Operating Note によれば「 MODEL 11036A AC Probe 」とありました。

　半導体全盛の現在ではありますが、３００Ｖで７００ＭＨｚまで使える（単なるインジケーターとしてだけなら４ＧＨｚまで）プローブは他にないようで、その意味でも人気が高いのです。

　このプローブのキモは上写真の中央にある「 EA53 」という真空管で、１ＧＨｚ以上で使える計測用２極管です。

　この球はフィリップスのもので、赤いインクで、AMPEREX EA53 GERMANY と印刷されていますが、AMPEREX は米国におけるフィリップスの商標です。

　そしてこの特殊な形状をした真空管にあわせてプローブの中にソケットがうまく組み込まれています。

　　　　　　　　　11036A AC Probe Operating Note にあった組立図を挙げておきます。

　この高周波プローブがまだ生きているか調べてみたくなりました。

　上図規格表によればヒーターに６．３Ｖをかければ作動するはずですのでフォーンジャックを用意し、とりあえずチェックしました。結果、電流は３００ｍＡ流れ規格どうりです、生きていました。

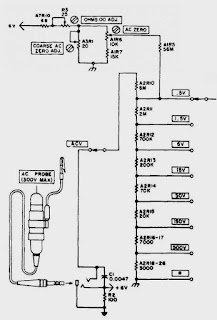

　それではということで HP 410C のマニュアルにある回路図を調べました。

　プローブの内部は右図、真空管電圧計の入力部は左図と、それぞれなっており、簡単に使えそうですので、実験用の回路図を起こしてみました。

　実験ではヒーターにＤＣ６Ｖを供給しました、というのはこの回路では測定に際して逆バイアスをかける必要があり、電源を一種類だけにしたかったからです。

　回路図上の２ｋΩヘリポットがそれで、入力ゼロのときの出力がゼロになるように調節します。

　出力はＤＶＭ（ KEITHLEY 2010 multimeter ）を使って読み取りました。高周波ソースとしてはＳＳＧを使い、１０ＭＨｚで５０Ωの負荷に加えた電圧をプローブで読み取る形となります。　

写真はブレッドボード上での実験の様子です。

　右は結果をＥｘｃｅｌでグラフにプロットしたものです。
　入力は１０ＭＨｚで、最大２Ｖ（私のＳＳＧの最大値）までで、検波された直流出力は回路図どうりマイナス出力です。

　綺麗な直線関係にありますが、グラフの原点付近の低電圧入力領域で非直線部分があります。（グラフ中に拡大図あり）

　なおＶＨＦ帯と高電圧領域のレスポンスについては今回実験はしていません。
　ＡＣ高電圧は家庭用１００Ｖ・６０Ｈｚからトランスなどで容易に得られ校正できるものとおもいます。

　左はネットから引用した HP 410C のパネル拡大写真でブルーの円で示した、０．５Ｖレンジの０．１Ｖメモリはゼロ点に大きく近づいているのがわかります。

　従って、電圧表示部を自作する際には、入力値を直接パネルに書き込んでメモリを作成する必要があるようです。

　ここまで来てこのプローブさえあれば簡単に３００Ｖ・７００ＭＨｚのＡＣ／ＲＦ電圧計が自作できるような気がしました。

　ネットで探してみると、世の中には同じことを考えた先人がおられたようで、「 The Poor Man's HP 410C VTVM 」というタイトルに回路図つきで掲載されていました。
　これは右写真のように Heathkit の IM-18 というこれも有名な真空管電圧計のキットを改造したもので、うまく決めています。

　オリジナルの HP 410 は外見デザインがほとんど変わらないままに、初期にはメーター･アンプに直結プッシュプル２段の真空管アンプを使用していたようですが、そのうち比較的簡単なトランジスタ式チョッパー･アンプが採用され、最終的にはデュアル・チャンネルＦＥＴとオペアンプ（ LM308AH ）で構成されており、技術の進歩を垣間見るようでこれも面白い発見でした。

　何はともあれ、ジャンク箱にあったHPの「 MODEL 11036A AC Probe 」は稼動品でしたし、その周辺もしっかり調査できました。

ラジオの製作（４） LA1600 によるＡＭラジオ

　孫たちの成長に伴って帰省もなかなか都合がつかず、寂しい連休になったせいでしょうか、ラジオを無性に作ってみたくなりました。

　先回は LMF501T という３端子ＩＣを使ったストレートラジオでしたが（ラジオの製作（３）　LMF501T による現代の鉱石ラジオ）、今回は LA1600 というＩＣをつかったスーパーヘテロダイン方式のＡＭラジオで、このブログでは第４作目ということになります。

　このＩＣは三洋電機製で、世に出てから３０年以上経ちますが我々アマチュアにとっては使い易いＩＣ（ＳＩＰ　シングル・インライン･パッケージ）で、きわめて安価、かつ取り付けるべき部品も少なくて高性能が期待できる優れものです。

　私もずいぶん前からストックを持っていましたが、近年になってディスコン（ discontinued の略で製造中止）の報がもれ聞こえてきて、LA1600 おまえもか、、、、と感慨にふけったものでしたが、市場にはまだたくさんあるようですし（現時点でイーエレで＠￥９０）セカンドソースも名乗りをあげたようですので、今になっては杞憂でした。

　写真は LA1600 ですがいろいろ実験するにはピンが弱いので左側にあるように穴あき基板を使って０．６ｍｍの錫メッキ線で補強しました。こうしておけばブレッドボード上での取り扱いが楽になります。

　今回は LA1600 のデーター･シート（三洋半導体ニューズ No.N2056C）にある「測定回路 (1) : AM-MW 」をそのまま使いました。

　まず挨拶代わりに左図のようにブレッドボード上で手持ちのポリ･バリコンとジャンクボックスからひろいあげた局部発振コイル（ OSC coil ）を使って配線し、発振の様子をオシロスコープで観察しました。
　比較的容易に発振してくれますのでこの回路はネットでも見られるように応用が利くかも、、、、

　ポリ･バリコンはトラッキング・レス仕様で、測定の結果アンテナ側で１４６ｐＦ、局部発振側で６０ｐＦでした。これに１０ｐＦのトリマーが各々についていました。また局部発振コイルの同調側インダクタンスは３２９ｕＨでした。

　結果、発振周波数範囲は１０００～２０００ｋＨｚの範囲以上でとりあえずこの組み合わせで行くことにしました。

　右写真はポリ･バリコン、中間周波トランス（ IFT ）そして局部発振コイル（ OSC coil ）です。

　今回製作したラジオの回路図を低周波出力回路もあわせ示します。

　低周波出力回路には以前使用した HT82V739 をつかいましたが、低電源電圧で使用するには部品点数も少なく、使い良いＩＣです。

　右写真は上の回路図をブレッドボード上に再現し、調整しているところです。（ただし低周波出力部は別ボード上）

　この時点で中間周波トランス（ IFT ）と局部発振コイル（ OSC coil ）には接続すべき端子が決まっていることに気づきました。


　左図はそれぞれ裏側（端子のある側）から見た端子番号ですが、実際に組み立てる際にはこの番号と上の回路図の番号とを合致させる必要がありました。

　ということで、いつものように秋月の両面スルー･ホール基板の切れ端に低周波出力部（写真右側）も含めてコンパクトに組み上げました。

　スルー･ホールのピッチが２．５４ｍｍなので２つのＩＣなどはいいのですが、中間周波トランス（ IFT ）、局部発振コイル（ OSC coil ）および写真右上のスピーカー用ジャックはドリルで基板を加工して取り付ける必要がありました。
　　
　ラジオは日常的に使うものなのでケーシングが大切です。
　今回はアクリル板を加工して上下から挟み込むデザインを採用しました。（手抜き？）
　上写真はアクリル板を加工する際に使用した図面？で方眼紙に現物合わせで印がつけてあります。白く囲ったところが右上の基板が入るところで赤色の丸は中間周波トランス（ IFT ）と局部発振コイル（ OSC coil ）のコア調整穴です。ポリ･バリコンは緑の部分につきます。

　この図面の上に寸法どうり切り取ったアクリル板を載せプラス印にあわせドリルで穴を開ければＯＫです。

　この二枚の写真は完成したラジオを前後から見たものです。大きなダイヤルツマミは間に合わせですが妙に馴染んでいるようにも見えます。

　バーアンテナはこれもジャンクボックスから発見してきたものの巻き線を約６００ｕＨになるように巻き戻し使用しました。また取り付けは金属類からなるべく離す必要がありますので上部アクリル板の端にタイバンドで固定したらうまくいきました。

　このラジオはスーパーヘテロダイン方式なので単一調整が不可欠です。調整法はネットの記事を参照してください、こうしたラジオは規格に合ったバリコン、コイル、トランスなどを使えば容易なのでしょうが寄せ集めの部品では結構大変で私は苦手です。
　でも結果は満足できるもので、 LA1600 の優秀さを確認できましたので、今後さらに短波帯やエア･バンドの受信機にも挑戦してみたいとおもいます。

　最後になりましたが、今回のプロジェクトに際し、「トランジスタ技術2014 8月号」の記事が大変参考になったことを申し添えます。
